模块化储能产品

当前位置:首页  >模块化储能系统

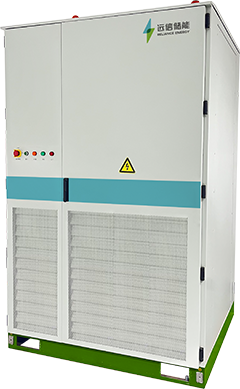

100kW/400V模块化液冷储能系统

100kW/400V模块化液冷储能系统特点

· 高集成

模块化、易扩展,柜体直接输出交流,支持多柜交流侧并联,功率及能量密度提升>30%。

· 高性能

液冷高效散热,系统循环效率提升>1%,PCS 三电平拓扑,最高效率 99%。

· 高安全

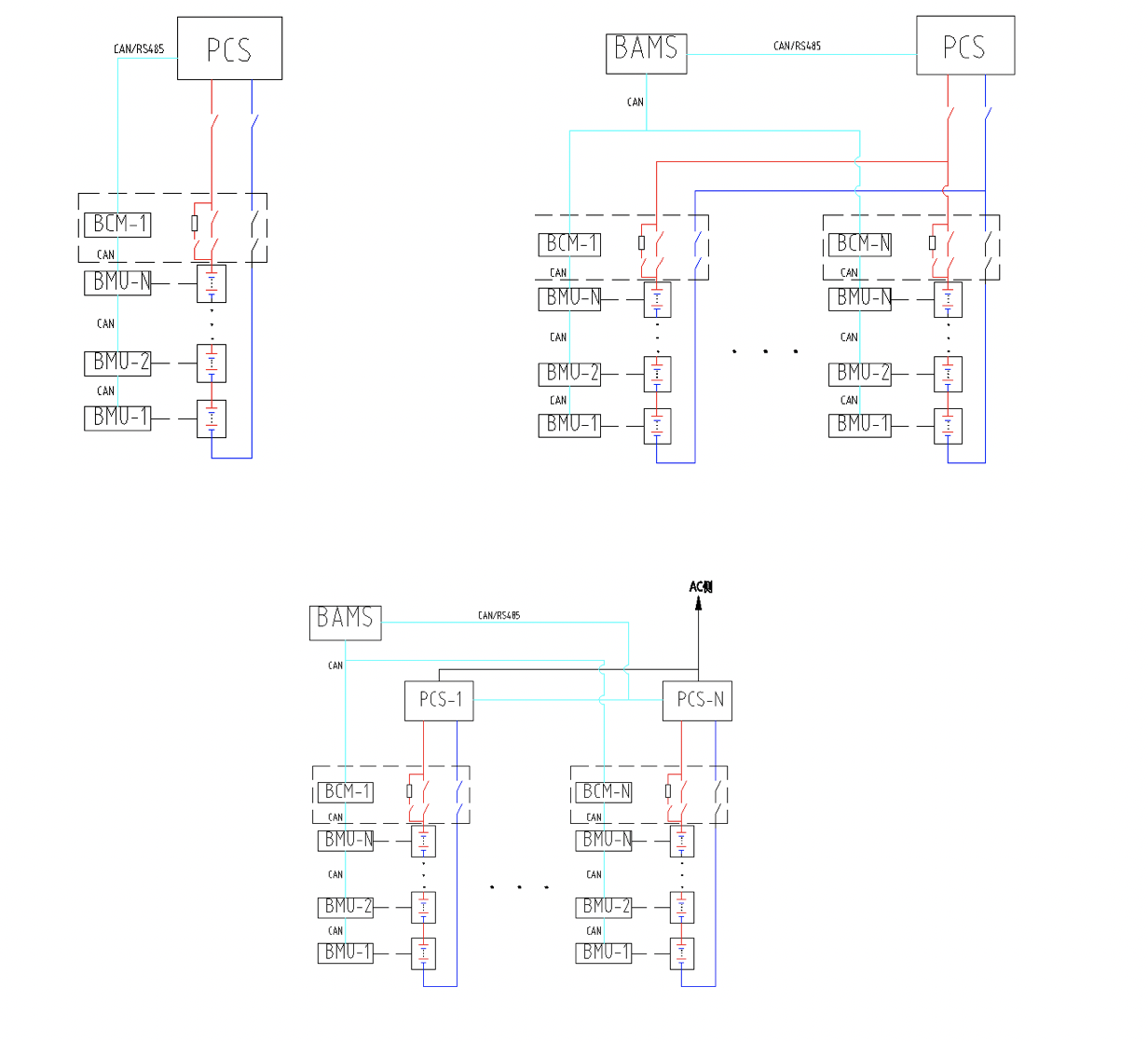

单簇精细控制,直流侧无并联,短路电流小。储能柜间独立,实现电气、消防安全隔离。电芯温差<3℃,提升安全性及循环寿命。

100kW/400V模块化液冷储能系统参数

项目规格
电池参数


额定电量233kWh
电池额定电压768V
电池电压范围DC 672~864V
电池最大电流150A
交流侧参数
额定功率100kW
最大输出功率105kVA
额定交流输出电流151A
最大交流输出电流160A
额定电网电压400V
允许电网电压360~440V
额定电网频率50Hz / 60Hz
允许电网频率45Hz~55Hz / 55Hz~65Hz
基本参数
尺寸[LxWxH]1300 x2300x1350(mm)
重量3.5T
系统效率88%
允许最高海拔4000m(高于3000m需降额使用)
允许环境温度-30℃~50℃
循环寿命5000 次(DOD 90%,EOL 80%)
IP 等级整机 IP56,关键设备 IP66
冷却方式内循环液冷

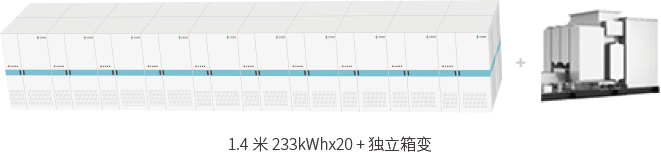

2MW/4MWh模块化液冷储能系统单元集成

186kW/400V模块化液冷储能系统

186kW/400V模块化液冷储能系统特点

· 高集成

模块化、易扩展,柜体直接输出交流,支持多柜交流侧并联,功率及能量密度提升>30%。

· 高性能

液冷高效散热,系统循环效率提升>1%,PCS 三电平拓扑,最高效率 99%。

· 高安全

单簇精细控制,直流侧无并联,短路电流小。储能柜间独立,实现电气、消防安全隔离。电芯温差<3℃,提升安全性及循环寿命。

186kW/400V模块化液冷储能系统参数

项目规格
电池参数


额定电量372kWh
电池额定电压1331.2V
电池电压范围DC 1164.8~1497.6V
电池最大电流176A
交流侧参数
额定功率186kW
最大输出功率205kVA
额定交流输出电流268A
最大交流输出电流295A
额定电网电压400V
允许电网电压360~440V
额定电网频率50Hz / 60Hz
允许电网频率45Hz~55Hz / 55Hz~65Hz
基本参数
尺寸[LxWxH]2700x1600x1350(mm)
重量4.5T
系统效率88%
允许最高海拔4000m(高于3000m需降额使用)
允许环境温度-30℃~50℃
循环寿命5000 次(DOD 90%,EOL 80%)
IP 等级整机 IP56,关键设备 IP66
冷却方式内循环液冷

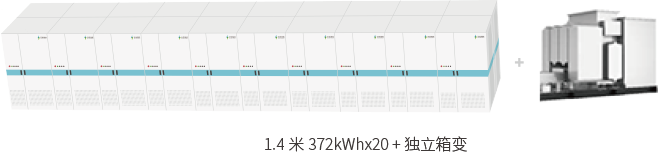

3.5MW/7MWh模块化液冷储能系统单元集成

186kW/690V模块化液冷储能系统

186kW/690V模块化液冷储能系统特点

· 高集成

模块化、易扩展,柜体直接输出交流,支持多柜交流侧并联,功率及能量密度提升>30%。

· 高性能

液冷高效散热,系统循环效率提升>1%,PCS 三电平拓扑,最高效率 99%。

· 高安全

单簇精细控制,直流侧无并联,短路电流小。储能柜间独立,实现电气、消防安全隔离。电芯温差<3℃,提升安全性及循环寿命。

186kW/690V模块化液冷储能系统参数

项目规格
电池参数


额定电量372kWh
电池额定电压1331.2V
电池电压范围DC 1164.8~1497.6V
电池最大电流176A
交流侧参数
额定功率186kW
最大输出功率205kVA
额定交流输出电流156A
最大交流输出电流171A
额定电网电压690V
允许电网电压587~759V
额定电网频率50Hz / 60Hz
允许电网频率45Hz~55Hz / 55Hz~65Hz
基本参数
尺寸[LxWxH]2450x1500x1300(mm)
重量4.5T
系统效率88%
允许最高海拔4000m(高于3000m需降额使用)
允许环境温度-30℃~50℃
循环寿命5000 次(DOD 90%,EOL 80%)
IP 等级整机 IP56,关键设备 IP66
冷却方式内循环液冷

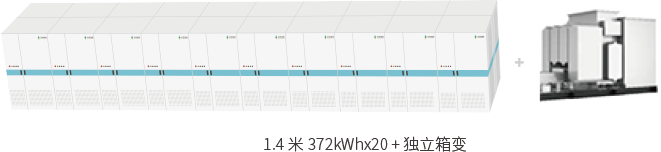

3.5MW/7MWh模块化液冷储能系统单元集成
