液冷储能电池簇

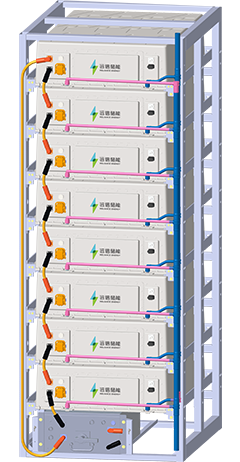

1P416S/373kWh液冷电池簇介绍
电池系统使用 280Ah 磷酸铁锂电芯,匹配方案为:1个高压控制盒和8个电池pack模组组成,系统1并416串,额定电量372.736kWh。
电池簇包括8个电池PACK、1个高压控制盒、9个插箱位的电池架,簇内动力线束、BMS电源通讯线束、电池架和电池箱固定结构件等配件。
电池簇含1套电池管理系统。BCM作为电池管理系统的簇控模块,连接 BMU,可以对 CAN 网络上的电池箱BMU 进行认证和信息交互,获取电池箱内的电池电压温度等信息,并根据既定的保护策略进行相应处理和上报。 BCM 还负责电池的电流采集、绝缘的检测等功能,以及相关的告警和保护等措施。
1P416S/373kWh液冷电池簇特点
· 高性能
电池簇采用液冷方式,簇内电芯温差<3℃,高效散热,提升系统循环效率。电池包IP67设计,可选配包级定向消防。
· 高寿命
电池循环寿命超过6000次,设计寿命可达15年。
· 高集成
产品采用模块化设计,生产安装运维便捷,项目交付周期短。能量密度高,产品集成化程度高。
1P416S/373kWh液冷电池簇参数
项目 | 规格 |
---|---|
系统成组方式 | 1P416S |
额定电压 | DC 1331.2V |
工作电压范围 | DC1164.8~1497.6V |
最大持续充电电流 | 140A |
最大持续放电电流 | 140A |
峰值放电电流 | 280A |
自放电率 | ≤3%/月 |
额定能量 | 372.736kWh |
额定容量 | 280Ah |
单体压差 | ≤20mV |
内阻一致性(AC) | ≤0.25mΩ |
PACK包容量一致性 | ≤4Ah |
绝缘要求 | ≥30MΩ |
系统循环寿命 | ≥6000次 |
放电环境温度 | -20℃~55℃ |
充电环境温度 | -20℃~55℃ |
尺寸[LxWxH] | 950x1260x2400(mm) |
标准重量 | 3000±50kg |
IP 等级 | IP67(电池箱) |
风冷储能电池簇
1P400S/358kWh风冷电池簇介绍
电池系统使用280Ah磷酸铁锂电芯,匹配方案为:1个高压控制盒和25个电池Pack模组组成,系统1并400串,额定电量358.4kWh。
电池簇包括25个电池PACK、1个高压控制盒、27个插箱位的电池架,簇内动力线束、BMS电源通讯线束、电池架和电池箱固定结构件等配件。
电池簇含1套电池管理系统。BCM作为电池管理系统的簇控模块,连接BMU,可以对CAN网络上的电池箱BMU进行认证和信息交互,获取电池箱内的电池电压温度等信息,并根据既定的保护策略进行相应处理和上报。BCM还负责电池的电流采集、绝缘的检测等功能,以及相关的告警和保护等措施。
1P400S/358kWh风冷电池簇特点
· 高性能
电气性能优异,采用自动激光焊焊接,电池一致性好、内阻小、充放电性能优越。
· 高寿命
电池循环寿命超过6000次,设计寿命可达15年。
· 高集成
产品采用模块化设计理念,标准模块实现积木式堆叠,可根据客户需求灵活配置,便于现场安装维护。
1P400S/358kWh风冷电池簇参数
项目 | 规格 |
---|---|
系统成组方式 | 1P400S |
额定电压 | DC 1280V |
工作电压范围 | DC 1120~1460V |
最大持续充电电流 | 140A |
最大持续放电电流 | 140A |
峰值放电电流 | 280A |
自放电率 | ≤3%/月 |
额定能量 | 358.4 kWh |
额定容量 | 280Ah |
单体压差 | ≤20mV |
内阻一致性(AC) | ≤0.25mΩ |
PACK包容量一致性 | ≤4Ah |
绝缘要求 | ≥30MΩ |
系统循环寿命 | ≥6000次 |
放电环境温度 | -20℃~55℃ |
充电环境温度 | -20℃~55℃ |
尺寸[LxWxH] | 1485x820x2400(mm) |
标准重量 | 3100±50kg |
IP 等级 | IP20 |
