当前位置:首页  >储能Pack

液冷储能Pack

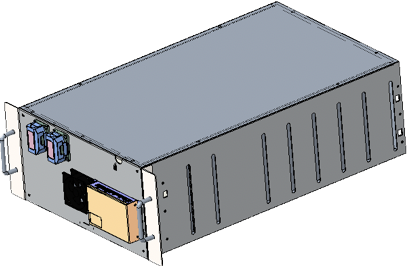

1P52S/47kWh液冷储能Pack介绍

电池模组PACK由52个电芯1P52S而成,内部配置BMS系统、高压连接器、液冷板模块、固定结构件、消防预警模块等配件,使电池模组具有过压、欠压、过流、绝缘、短路、过温等保护功能,同时起结构固定与具备快速连接外部连接器进行充放电的功能。

模组用标准的280Ah 磷酸铁锂(LFP)方形铝壳电芯组成,标称容量为46.592kWh,标称电压为166.4V,工作电压范围为140.4V~187.2V。

1P52S/47kWh液冷储能Pack特点

· 高性能

电气性能优异,采用自动激光焊焊接,电池一致性好、内阻小、充放电性能优越。液冷高效散热,电芯温差<3℃,提升安全性和循环寿命。

· 高寿命

电池循环寿命超过6000次,设计寿命可达15年。

· 高集成

产品标准化、模块化设计,易于安装维护。标准型产品能量功率适应性好,能够进行灵活配置,匹配各类工商业场景。IP67防护等级,环境适应更强。

1P52S/47kWh液冷储能Pack参数

项目规格
产品标准GB/T 36276-2018
组成方式1P52S
额定电压DC 166.2V
最小工作电压DC 140.4V
最大工作电压DC 187.2V
最大连续充/放电电流140A/0.5C
最大脉冲充/放电电流(30s)1C
额定容量280Ah
额定电量46.592kWh
能量密度≥140Wh/Kg(TBD)
循环寿命≥6000次
温度采集点数量26个/箱(TBD)
绝缘等级≥1000MΩ
存储环境温度0~45℃,RH≤65%
电池箱体防护等级IP67
冷却方式液冷
产品尺寸[LxWxH]1187x808x245(mm)
重量325±10kg(TBD)

风冷储能Pack

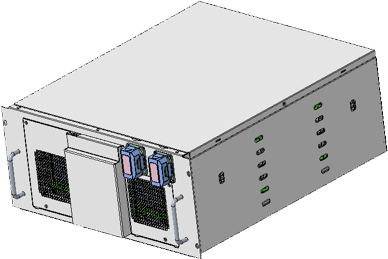

1P400S/358kWh风冷储能Pack介绍

电池系统使用280Ah磷酸铁锂电芯,匹配方案为:1个高压控制盒和25个电池Pack模组组成,系统1并400串,额定电量358.4kWh。

电池簇包括25个电池PACK、1个高压控制盒、27个插箱位的电池架,簇内动力线束、BMS电源通讯线束、电池架和电池箱固定结构件等配件。

电池簇含1套电池管理系统。BCM作为电池管理系统的簇控模块,连接BMU,可以对CAN网络上的电池箱BMU进行认证和信息交互,获取电池箱内的电池电压温度等信息,并根据既定的保护策略进行相应处理和上报。BCM还负责电池的电流采集、绝缘的检测等功能,以及相关的告警和保护等措施。

1P400S/358kWh风冷储能Pack特点

· 高性能

电气性能优异,采用自动激光焊焊接,电池一致性好、内阻小、充放电性能优越。

· 高寿命

电池循环寿命超过6000次,设计寿命可达15年。

· 高集成

产品采用模块化设计理念,标准模块实现积木式堆叠,可根据客户需求灵活配置,便于现场安装维护。

1P400S/358kWh风冷储能Pack参数

项目规格
产品标准GB/T 36276-2018
组成方式1P400S
额定电压DC 1280V
工作电压范围DC 1120~1460V
峰值放电电流280A
自放电率≤3%/月
额定能量358.4kWh
额定容量280Ah
单体压差≤20mV
内阻一致性(AC)≤0.25mΩ
PACK包容量一致性≤4Ah
绝缘要求≥30MΩ
系统循环寿命≥6000次
充、放电环境温度-20℃~55℃
尺寸[LxWxH]1485x820x2400(mm)
标准重量3100±50kg
IP 等级IP20
