液冷集装箱储能产品

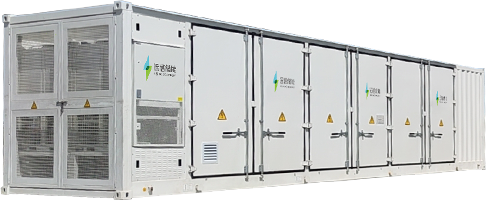

6.7MWh非步入式液冷储能系统介绍
采用定制化非步入式集装箱,模块化设计提升了舱内空间利用率。先进的液冷循环设计理念,可减少电池热失控影响,有效提升储能系统全方位安全和储能电池全生命周期寿命,为储能系统运行提供更安全的技术保障。
6.7MWh非步入式液冷储能系统组成
· 储能系统
电池舱内部包含18簇电池簇,2台直流汇流柜,1台配电柜,1套消防系统及2套液冷系统等组成。
· 电池簇
每个电池簇由8个液冷电池模组和1个高压控制盒串联组成。
· 电池模组
单个电池模组用52颗磷酸铁锂电芯通过1P52S成组方式组成,具备能量密度高、温度使用范围宽、寿命长、防护等级高、及安全性高等特点。
整个模组由电芯、串联铝排、端板、塑钢扎带、液冷板、外壳、采集线束及SBMU等组成。
6.7MWh非步入式液冷储能系统特点
· 高集成
采用定制化非步入式集装箱,模块化设计,能量密度高,项目交付交期短,便于安装和维护。
· 高寿命
液冷电池寿命周期长,效率高,电池循环寿命超过6000次,设计寿命可达15年。
· 高安全
液冷模组防护等级IP67,智慧消防系统设计,多点监控预警,具备快速灭火功能。液冷系统电池均温性好,系统电芯温差控制4℃以内。
6.7MWh非步入式液冷储能系统参数
项目 | 规格 |
---|---|
电池参数 | |
配置 | 18P416S |
额定电量 | 6709kWh |
额定电压 | DC 1331.2V |
电压范围 | DC 1164.8~1497.6V |
系统参数(0.5P) | |
额定充电电流 | 2x1260A |
最大充电电流 | 2x1460A |
额定充电功率 | 2x1700kW |
额定放电电流 | 2x1260A |
最大放电电流 | 2x1460A |
额定放电功率 | 2x1400kW |
辅助电源电压 | AC 380V,50Hz,三相四线 |
辅助电源功率 | 最大80kW |
运行充/放电环境温度 | -20~+55℃ |
储存温度 | -20~+45℃ |
应用海拔 | ≤3000(高于3000需降额使用) |
基本参数 | |
产品尺寸[LxWxH] | 11500x3200x3100(mm) |
重量 | 约65t |
IP等级 | IP54 |
冷却方式 | 液冷 |
风冷集装箱储能产品

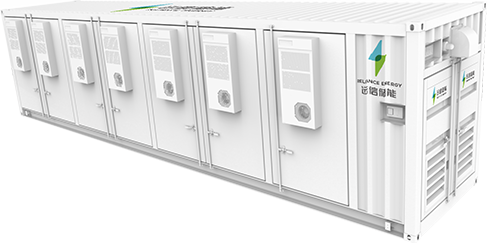

5MWh非步入式风冷储能系统介绍
采用非步入式集装箱,模块化设计提升了舱内空间利用率。先进的风冷循环设计理念,智能温控架构、智能化消防泄压系统和智能化能源管理调配系统,可实现舱内有效热管理,电池舱安全运转和精准监控电芯状态。
5MWh非步入式风冷储能系统组成
· 储能系统
电池舱内部包含14簇电池簇,2台直流汇流柜,1台配电箱,1套消防系统及1套温控系统等组成。
· 电池簇
每个电池簇由25个电池模组和1个高压控制盒串联组成。
· 电池模组
单个电池模组用16颗磷酸铁锂电芯通过1P16S成组方式组成。
整个模组由电芯、串联铝排、端板、塑钢扎带、外壳、采集线束及SBMU等组成,采用模块化设计,便于搬运、安装及维护。
5MWh非步入式风冷储能系统特点
· 高集成
采用40呎非步入式集装箱,模块化设计,能量密度高,便于安装和维护。
· 高寿命
电池循环寿命超过5000次,设计寿命可达15年。
· 高安全
电池舱IP54防护等级,采用智慧消防系统,多点监控预警,具备快速灭火功能。分布式风冷策略,每一簇的温度可精准地独立控制。
5MWh非步入式风冷储能系统参数
项目 | 规格 |
---|---|
电池参数 | |
配置 | 14P400S |
额定电量 | 5017.6kWh |
额定电压 | DC 1280V |
电压范围 | DC 1120~1460V |
系统参数(0.5P) | |
额定充电电流 | 2x980A |
最大充电电流 | 2x1180A |
额定充电功率 | 2x1250kW |
额定放电电流 | 2x980A |
最大放电电流 | 2x1180A |
额定放电功率 | 2x1250kW |
辅助电源电压 | AC 380V,50Hz,三相四线 |
辅助电源功率 | 最大60kW |
运行充/放电环境温度 | -20~+55℃ |
储存温度 | -20~+45℃ |
应用海拔 | ≤3000(高于3000需降额使用) |
基本参数 | |
产品尺寸[LxWxH] | 12196x2438x3100(mm) |
重量 | 约58t |
IP等级 | IP54 |
冷却方式 | 风冷 |
